Standard type balance heavy electric forklift truck

　　主要特点

　　1. 结构紧凑，小巧灵活

　　2. 座驾舒适方便

　　3. 安全制动，合理可靠

　　4. 适于小吨位小场合

　　5. 无污染无噪声

　　6. 可选配EPS电动转向系统，使操作更轻便

   MAIN CHARACTER

　　1. Compact and flexible structure

　　2. Convenient driving with comfortable seat

　　3. Safe braking is reasonable and reliable

　　4. Suitable for small capacity

　　5. No pollution, no noise

　　6. Optional EPS electric power steering system, light and nimble operation

　　1.美国CURTIS控制器

　　2.CURTIS电量表，带低电压保护

　　3.德国REMA充电插件

　　4.操纵杆控制货叉起升下降，门架前倾后仰

　　5.实心无痕橡胶轮胎，保护地面

　　6.简单的前进后退档

　　7.仿汽车用车灯转向杆

　　8.三种颜色后灯，分别为制动、倒车、转向警示灯

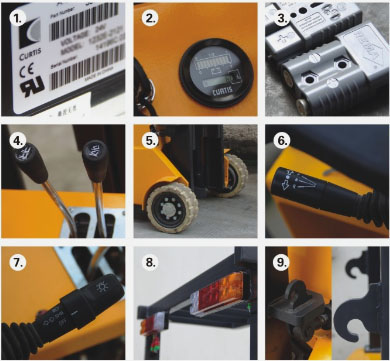

　　1.CURTIS controller from America

　　2.CURTIS coulombmeter, have the function of low battery shut down

　　3.REMA plug from Germany

　　4.The levers control lifting of forks and tilt of mast

　　5.Solid traceless tyres, protect the floor

　　6.Simple forward and reverse gears

　　7.Light turning control bar like car

　　8.Three different colours, means brake, reverse and turning

特性

Identification

产品型号Model

CPD10

配置号

Config-code

标准型Standard type

SC10

SC13

带电转向 EPS

SCZ10

SCZ13

驱动形式Drive Unit

电动Electric

驾驶方式Operation type

座驾式Seated

额定载重Load capacity

Q

kg

1000

1300

载荷中心Load center

C

mm

400

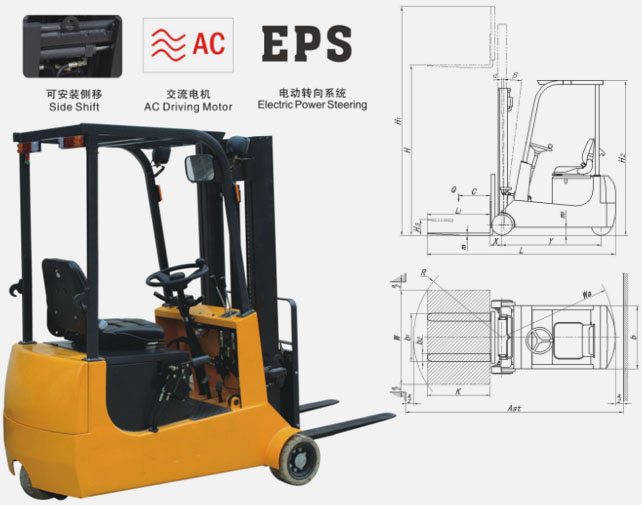

基本尺寸

Dimension

总长Overall length

L

mm

2390

车体宽度Overall width / 前轮外宽 Front wheels

b

mm

800 /1004

总高Overall height

门架未起升 Closed mast

mm

1870

2220

1870

2220

护顶架Overhead guard

H2

mm

1885

起升高度Lift height

H

mm

2500

3200

2500

3200

作业时最大高度Max working height

H1

mm

3275

3975

3275

3975

自由提升高度Free lift height

H3

mm

140

货叉尺寸Fork dimensions

L1×b2×m

mm

800×100×32

货叉外宽Maximum fork width

b1

mm

215~650

最小离地间隙Minimum ground clearance

m1

mm

80

最小直角通道Min. right angle aisle width

mm

1906

最小堆垛通道Min. aisle width for stacking

Ast

mm

2765  (for Pallet 1200×800)

门架倾角Mast obliquity

α/β

°

1/7

轴距Wheelbase

Y

mm

1260

前悬距Front overhang

X

mm

165

转弯半径Turning radius

Wa

mm

1440

性能

Performance

行驶速度

Travel speed

满载loaded

Km/h

4.9

空载unloaded

Km/h

6.0

提升速度

Lift speed

满载loaded

mm/s

100

空载unloaded

mm/s

140

下降速度

Lowering speed

满载loaded

mm/s

181

空载unloaded

mm/s

175

爬坡能力Gradeability

%

8

制动方式Brake type

液压制动Hydraulic

电机

Electric Motor

驱动电机功率Drive motor power

KW

2.0

提升电机功率lift motor power

KW

2.0

蓄电池 Battery

Ah/V

300/24

重量

Weight

净重(不含电池) Weight w/o battery

kg

1465

1490

1500

1525

电池重量 Battery weight

kg

27546524ght angle widthAislle widt
