主要特点 MAIN CHARACTER 1. 引用国际最新可靠性技术，有良好的操控特性 2. 电机及电控采用美国柯蒂斯交流系统，进一步提高了电机的稳定性，并提高了整车的工作效率 3. 采用电子转向，提高了精

　　主要特点 MAIN CHARACTER

　　1. 引用国际最新可靠性技术，有良好的操控特性

　　2. 电机及电控采用美国柯蒂斯交流系统，进一步提高了电机的稳定性，并提高了整车的工作效率

　　3. 采用电子转向，提高了精度、使用更加轻便

　　4. 蓄电池采用可侧取装置，提高了工作效率

　　5. 车辆在转弯时带了自动比例减速功能，操作更加安全平稳

　　6. 电器系统采用了自动检测功能，在保养维修时节约了时间

　　7. 操作视野清晰宽敞，低噪音，无污染

　　1. International latest technology, reliable and good handling.

　　2. Top-quality CURTIS AC driving motor and controller system, raise the stability of motor and work efficiency.

　　3. Electronic turning system, turning light and easily.

　　4. Lateral battery extraction, make move or replace battery more easily.

　　5. Automatic comparison deceleration function when turning, safe and steady.

　　6. The electric system has automatic detecting function, save time when maintenance.

　　7. Wide sight, low noise, no-pollution.

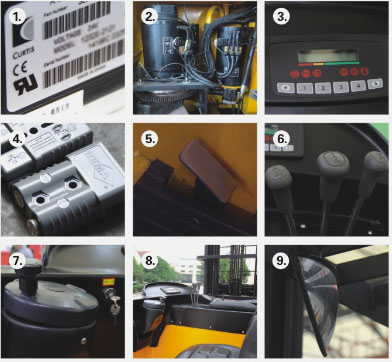

　　可选配置 OPTIONAL

　　1.美国CURTIS控制器

　　2.交流立式驱动，带电转向

　　3.仪表盘，工作状态一目了然

　　4.德国REMA充电插件

　　5.通过此踏板，电瓶可自动移进移出

　　6.操纵杆控制货叉起升下降，前倾后仰和门架前后移动

　　7.小巧的方向盘，操作灵活

　　8.结构紧凑的操作空间，座椅可调节

　　1.CURTIS controller from America

　　2.Vertical AC traveling and steering motor, maintenance conveniently

　　3.Dashboard, display work conditions clearly

　　4.REMA plug from Germany

　　5.The battery can move automatically by the pedal

　　6.The levers control lifting, tilt of forks, and forward backward of mast

　　7.Little steering wheel, flexible operation

　　8.Compact structure of driving space with adjustable seat

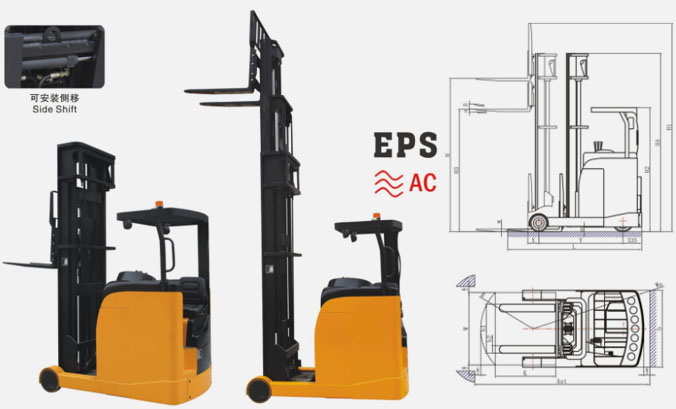

　　技术参数 TECHNICAL DATA

特性 Identification	产品型号Model							CQD20
	配置号 Config-code							CZ20
	驱动形式Drive Unit							电动Electric
	驾驶方式Operation type							座驾式Seated
	额定载重Load capacity						kg	2000
	载荷中心Load center					C	mm	500
基本尺寸 Dimension	总长Overall length					L	mm	2390
	总宽Overall width					B	mm	1270
	总高Overall height	门架未起升 Closed mast				H4	mm	3190
		护顶架 Overhead guard				H2	mm	2220
	前移距离Reach length					L2	mm	560
	起升高度Lift height					H	mm	7500
	作业时最大高度Max. working height					H1	mm	8536
	自由提升高度Free lift height					H3	mm	2150
	货叉尺寸Fork dimensions				L1xb2xm		mm	920×125×45
	货叉外宽 Max. Fork width					b1	mm	810
	货叉倾角Fork obliquity					α/β	°	3/5
	最小离地间隙Min. ground clearance					m1	mm	90
	最小直角转弯半径 Min. right angle turning radius			1200x1200 pallet			mm	2900
				1000x1000 pallet			mm	2700
	轴距Wheelbase					Y	mm	1500
	前悬距 Front overhang					X	mm	195
	转弯半径Turning radius					Wa	mm	1850
性能 Performance	行驶速度 Travel speed		满载loaded				Km/h	10
			空载unloaded				Km/h	11
	提升速度 Lift speed		满载loaded				mm/s	200
			空载unloaded				mm/s	340
	爬坡能力Gradeability						%	12
	制动方式Brake type							电磁制动 Electric-magnetic
	转向系统 Turning system							电转向 Power steering
电机 Electric Motor	驱动电机功率Drive motor power						KW	6.0 AC
	提升电机功率lift motor power						KW	10.0 AC
	转向电机功率 Turning motor power						KW	0.7
	蓄电池 Battery						Ah/V	420/48
重量 Weight	净重(不含电池) Weight without battery						kg	2750
	电池重量 Battery weight						kg	750
