Drive type all electric forward shift forklift

Reach stacker

可选配置 OPTIONAL 主要特点 MAIN CHARACTER 1. 采用全优设计，门架坚固，视野宽阔 2. 液压转向，灵活可靠 3. 操作舒适，充电方便 4. 低噪音，无污染，适用于高货位仓库 1. Adopt optimum design, have solid

　　可选配置 OPTIONAL

　　主要特点 MAIN CHARACTER

　　1. 采用全优设计，门架坚固，视野宽阔

　　2. 液压转向，灵活可靠

　　3. 操作舒适，充电方便

　　4. 低噪音，无污染，适用于高货位仓库

　　1. Adopt optimum design, have solid mast and wide vision

　　2. Hydraulic turning, flexible and reliable

　　3. Comfortable operation and convenient charge

　　4. Low noise and no pollution, suitable for high position warehouse

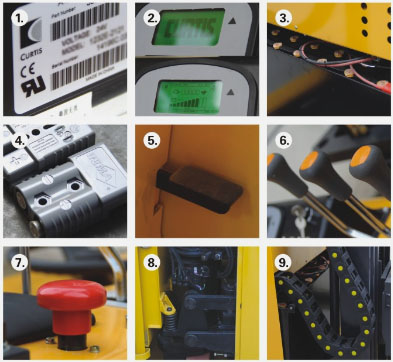

　　1.美国CURTIS控制器

　　2.CURTIS仪表盘，带低电压保护

　　3.390Ah 大容量蓄电池

　　4.德国REMA充电插件

　　5.通过此踏板，电瓶可自动移进移出

　　6.操纵杆控制货叉起升下降，前倾后仰和门架前后移动

　　7.紧急情况下可按下红色断电开关，切断所有电源，车子立即停止

　　立式驱动，维护方便

　　1.CURTIS controller from America

　　2.CURTIS dashboard, have the function of low battery shut down

　　3.390Ah large capacity battery

　　4.REMA plug from Germany

　　5.The battery can move automatically by the pedal

　　6.The levers control lifting, tilt of forks, and forward backward of mast

　　7.Press the red button in an emergency, cut down all the power, stop the truck

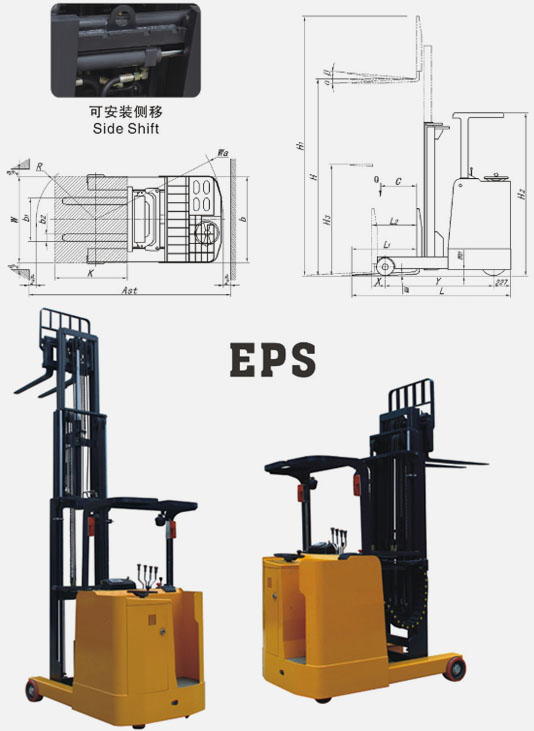

　　技术参数 TECHNICAL DATA

特性 Identification	产品型号Model					CQD15
	配置号 Config-code					BY15
	驱动形式Drive Unit					电动Electric
	驾驶方式Operation type					站驾式Standing
	额定载重Load capacity			Q	kg	1500
	载荷中心Load center			C	mm	500
基本尺寸 Dimension	总长Overall length			L	mm	2266
	总宽Overall width			b	mm	1236
	总高Overall height			H2	mm	2140
	前移距离Reach length			L2	mm	618
	起升高度Lift height			H	mm	4500
	作业时最大高度Max working height			H1	mm	5535
	自由提升高度Free lift height			H3	mm	1550
	货叉尺寸Fork dimensions		L1×b2×m		mm	900×100×35
	货叉外宽Maximum fork width			b1	mm	230-610可调 (Adjustable)
	货叉倾角Fork obliquity			α/β	°	3/5
	最小离地间隙Minimum ground clearance			m1	mm	90
	最小直角通道Min. right angle aisle width				mm	2580
	最小堆垛通道Min. aisle width for stacking			Ast	mm	3500（for Pallet 1200×1000）
	轴距Wheelbase			Y	mm	1500
	前悬距Front overhang			X	mm	210
	转弯半径Turning radius			Wa	mm	1750
性能 Performance	行驶速度 Travel speed	满载loaded			Km/h	8
		空载unloaded			Km/h	10
	提升速度 Lift speed	满载loaded			mm/s	200
		空载unloaded			mm/s	300
	爬坡能力Gradeability				%	8
	制动方式Brake type					机械制动 Mechanical
电机 Electric Motor	驱动电机功率Drive motor power				KW	4.0
	提升电机功率lift motor power				KW	5.0
	转向电机功率Turning motor power				KW	0.55
	蓄电池 Battery				Ah/V	390/48
重量 Weight	净重(不含电池) Weight without battery				kg	2500
	电池重量 Battery weight				kg	750
